1.4 參數設定視窗(Properties)

元件編輯區中所有的元件,參數調整都是在參數設定視窗內控制。雖然 Properties 的內容因不同元件而異,不過項目 Module 是所有元件都有,此項目下之參數可控制視覺化元件的各項參數,下面就以正弦波 Sine Wave 元件的 Properties 當作例子說明。

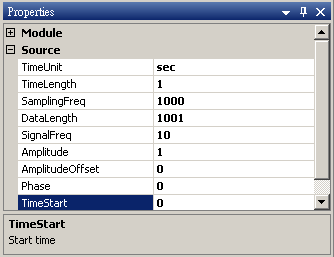

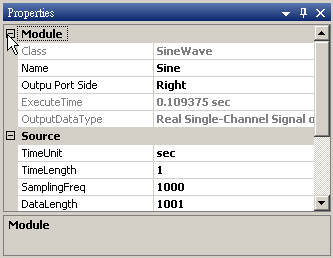

上圖為正弦波的內容,點擊 Module 前方的加號 " + " 即能展開 Module 的內容,畫面如下圖所示,欄位 Class 列出該元件名稱,欄位 Name 則是元件圖示上的顯示文字,Output Port Side 是調整輸出埠在元件上下左右那一邊,使用者可改變元件的 Name 以及 Output Port Side,Execute Time 則顯示產生或計算此元件所花費的時間。

若元件同時具有輸入與輸出的功能,如 Compute 與 Conversion 下的元件,則 Module 會顯示更多欄位,譬如下圖是傅立葉轉換元件的 Properties / Module,新增了欄位 Input Port Side、Acceptable Data Type 以及 Output Data Type,Input Port Side 如同 Output Port Side,可調整輸入埠在元件圖示上面的位置;Acceptable Data Type是以下拉式選單的方式呈現此元件接受的訊號或資料格式,供使用者查詢用,元件可以接受不同的資料格式,譬如 Real Multi-Channel Signal of Rank-1(regular) Data,代表實數、多通道、等間距的一維時序資料。Output Data Type 則是顯示輸出的資料格式,資料格式內容中的分類以及相關內容請參閱下面整理的表格。

Visual Signal 規定之訊號格式一覽表。

資料種類

參數意義

依數值區分

Real:實數

Complex:虛數

依通道(Channel)區分

Single-Channel:單通道

Multi-Channel:多通道

依資料格式區分

Signal:時序訊號或頻譜訊號

Audio:聲音訊號

Numeric:數值資料

Spectra::時頻分析輸出資料

依資料離散情況區分

regular:等時間間距

Indexed:非等時間間距

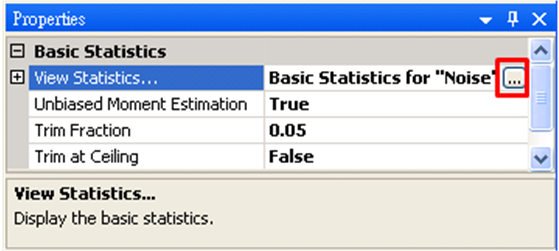

在許多元件(譬如 Basic Statistics、Correlation Matrix、Covariance Matrix、Orthogonal Matrix、Quartiles and Quantiles 等)的 Properties 下存在一個計算結果的展示視窗,此視窗稱為 Reporter。以模組元件 Basic Statistics 為例,其 Properties 如下圖所示,Reporter 在 Properties 中都稱為「View 元件名…」,點選欄位右邊的按鈕就可以呼叫出 Reporter。

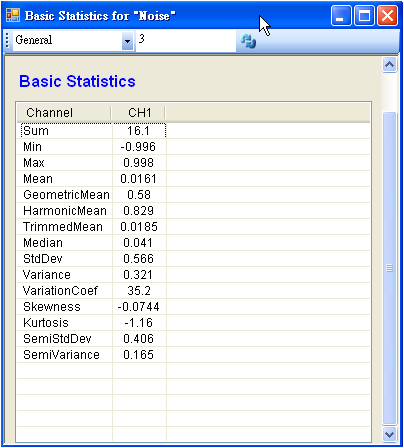

Reporter 視窗如下圖所示。工具列可決定的下方表格中數值的表現方式。第一欄可改變小數位數的展示方式,預設為 General,參數選項詳列如下表;第二欄的數字可控制顯示小數點以下第幾位,預設為 3;變更設定後需要點擊右方藍色 Refresh 鈕即可更新顯示方式。

參數名稱

參數定義

General

程式自動產生的預設表示形式。

Scientific

以科學記號顯示數值,如 1.234E-001。

Fixed

固定小數點後的顯示個數。
