下圖為簡單的訊號處理流程，我們可以由模組元件的視覺變化判斷模組被選取的狀態，在 Network 中突起的方塊代表沒有被選擇，如圖中的 Sine、HSPEC、Viewer、TF Viewer 等模組，而被按下的方塊代表被選取的模組，如圖的 EMD 模組，此時 Properties 的內容即為 EMD 模組的參數。

簡單說使用 Visual Signal 分析就像是在畫訊號處理的流程圖，Visual Signal 已經準備好了各種訊號處理的方法，使用者僅需要呼叫出這些方法，並且連接它們，便能夠以簡單的步驟實現複雜的訊號分析。

建立模組元件之間的連線有兩種方式，第一將游標移至欲建立連線的元件中，然後再按滑鼠右鍵選擇要接的模組，或者直接以拖拉的方式連接兩元件間的輸出、輸入埠，方法詳細說明如下。

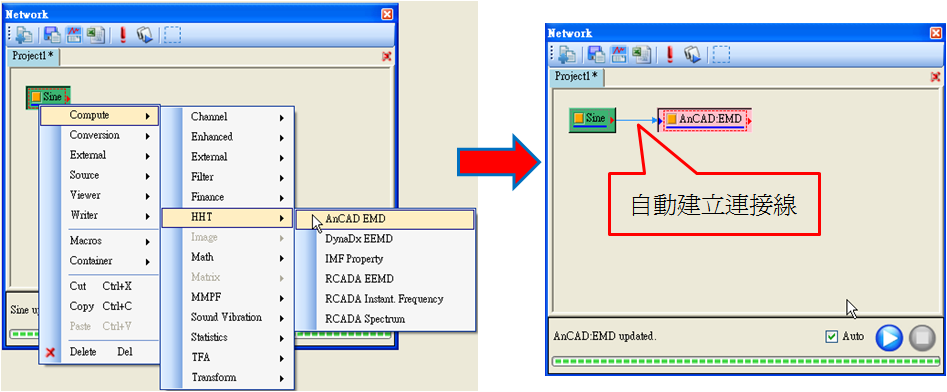

先選取欲處理的模組元件，譬如說 Sine 元件，然後在元件上方按滑鼠右鍵，出現模組功能選單，在選單中點選要連接的元件 ( 如 EMD )，在新增模組的同時，程式會自動建立連接線。

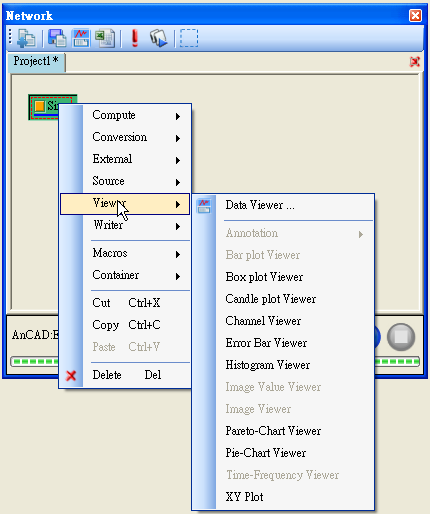

上述做法的好處是，在模組功能選單出現時，程式會偵測各元件之輸入資料格式限制，自動判斷將資料格式不符的元件功能反白。以下圖為例，因為 Sine 元件的輸出是訊號，而非時頻分析結果，因此在 Viewer 下的 Time-Frequency Viewer 會自動的反白且無法選取，避免模組元件之間連接錯誤的機會發生。

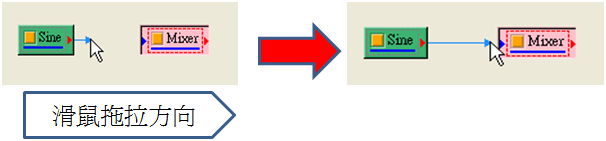

使用者也可先行建立需要的元件，再以滑鼠直接拖曳建立連接線。如下圖已經在元件編譯區建立了 Sine 與 EMD 元件。先點選 Sine 模組元件輸出埠(紅色三角型處)，再拖拉至下個元件 EMD 的輸入立(藍色三角型處)，即可成功建立連接線。

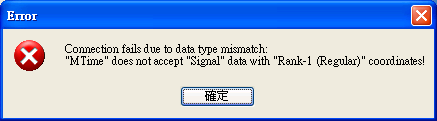

上述作法的優點是十分直覺，藉由輸入、輸出埠之間的拖拉即可建立連線，缺點為可能造成輸入資料格式不符該元件要求的狀況，若出現上述狀況，程式出現錯誤訊息提醒使用者連線發生錯誤。

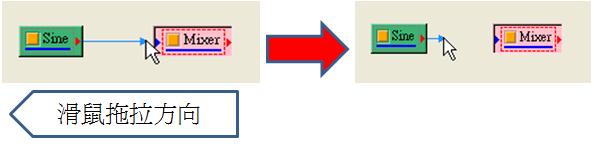

利用滑鼠點選元件之輸入埠，反向拖拉連接線至前一元件的輸出埠，即可刪除連接線。

各模組元件間的連接線，會按照不同顏色、不同類型(實線、虛線、寬實線)來表示各模組元件間使用、執行的狀態，各類型詳見下表說明。

線條顏色	對應資料格式說明
藍色	實數形態的訊號。
紫色	複數形態的訊號。
紅色	時頻分析結果的訊號。
黑色	矩陣形式的訊號。
米色	註解(Annotation)模組元件的連接線。

線條類型	對應資料格式說明
實線(細)	單通道的訊號格式(single-channel)。
實線(寬)	多通道的訊號格式(multi-channel)與時頻分析的結果(spectra)。
虛線	尚未執行計算，或模組沒有輸出運算結果(unavailable)。

當模組元件接收埠沒有資料傳入，或是輸入的訊號資料不完備，甚至是運算發生問題時，在元件的橘色方塊上會產生紅色驚嘆號，以提醒使用者該元件的接收埠或者在或算過程中有問題產生。
