將複數 ( Complex number ) 訊號轉換成特定的實數 ( Real number ) 訊號，例如只輸出實部、虛部部分等。。
說明
代表實部訊號，
代表虛部訊號，其中
代表第幾個通道，則其輸出訊號
與可選擇計算不同之實數訊號，相關特性如下：
Magnitude :
Phase :
Real Part :
Imagine Part :
Gain :
，Gainref為增益參考 ( Gain reference
)。
Power Spectrum :
。
參數設定(properties)
本模組接受複數(complex number)，單通道(single channel)或多通道(multi-channel)，regular或indexed的訊號(signal)、聲音訊號(audio)與數值(numerics)，以及複數，單通道的時頻資料(Spectra)；輸出格式除了是實數(real number)外，其它部份與輸入資料相同。

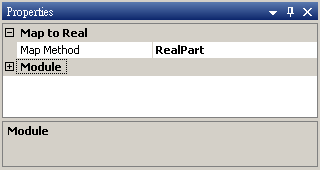

參數為 Map Methor，預設選項是 Real Part，即輸入訊號之實部；Imag Part 輸出訊號虛部；Magnitude 取複數訊號的絕對值；Phase 表示相位；Gain可以設定參考值( Gain Reference ) 計算 Gain；Power Spectrum 是 Magnitude 平方。
|
參數名稱 |
參數定義 |
預設值 |
|
MapMethod |
將複數訊號轉換成何種訊號，其中包含 Magnitude、Phase、RealPart、ImagPart、Gain、Powerspectrum。 |
RealPart |
範例(Example)
本範例將示範以兩個訊號皆為 1000Hz 取樣頻率、長度 1 秒、振幅皆為 1 的 10Hz sine wave 和 20Hzsine wave當作輸入訊號，再利用步驟如下：
-

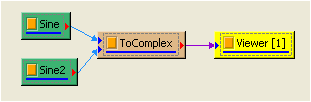

於 Network 視窗下選擇 Source / Sine 創造兩個 sine wave，分別改變其 Properties / SignalFreq 為 10Hz 和 20Hz，最後以 Compute / Conversion / Mirge to Complex 將上述訊號合成一複數訊號，用 Viewer / Channel Viewer 顯示於視窗。
-

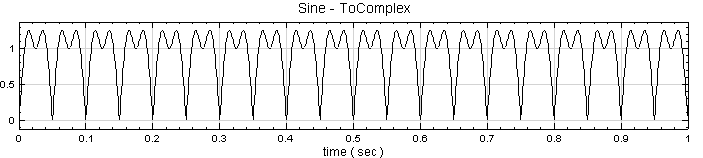

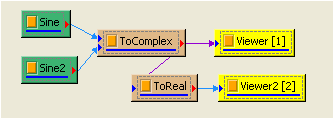

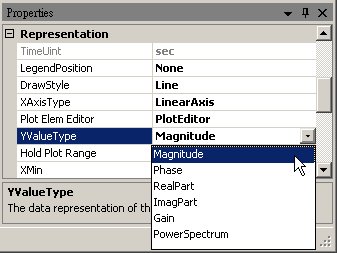

接著用 Map to Real 將此複數訊號轉為實數訊號，選擇 Compute / Conversion / Map to Real，藉由 Properties調整 Map Method，用 Viewer / Channel Viewer 顯示結果。Map to Real 預設是輸出訊號的 Magnitude。
相關指令
Sine Wave，Merge to Complex，Channel Viewer。
