將 Spectra 資料轉換為單、多個通道的時序訊號或者單、多個頻譜訊號。
說明
可以將時頻資料中的某一個列 (Row) 或全部列萃取出來，即為某一固定頻率振幅隨著時間變化。將將時頻資料中的某一個欄 (Column) 或全佈欄萃取出來，即為某一時間點的頻率分佈
參數設定(Properties)
本模組接受實數(real)、複數(complex)，單通道(single channel)或多通道(multi-channel) 的時頻資料(spectra)。
|
參數名稱 |
參數定義 |
預設值 |
|
ExtractionMode |
設定要擷取的是 列 (Row) 或 欄 (Column)，設定選擇有 MultiChannelRows、MultiChannelColumns、SingleRow、SingleColumn。 |
SingleRow |
|
Row |
設定要擷取第幾個列 (Row)。 |
0 |
|
Column |
設定要擷取第幾個欄 (Column)。 |
0 |
範例(Example)
-
首先利用 Source / Advanced / Jaehne 產生訊號源，然後接至Compute / TFA / ShortTerm Fourier Transform，所有參數階為預設，模組連接狀況如下圖。
-

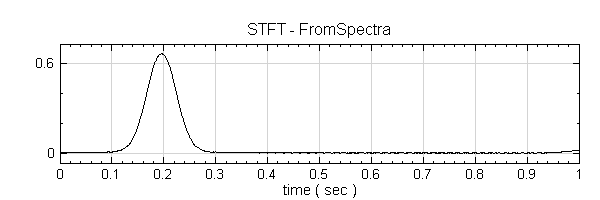

再將 STFT 連接至 Coversion/ Convert from Spectra，Convert from Spectra 的參數 Rows 設定為 50 ，最後用 Channel Viewer 顯示萃取第 50 列的結果。
-

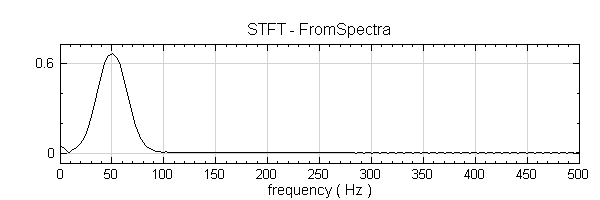

再將 Convert from Spectra 的參數 ExtractionMode 設定為 SingleColumn，Column 設定為 100 ，最後用 Channel Viewer顯示萃取第 100 欄的結果，得到頻率分佈。
相關指令
STFT、Convert from Matrix。
