Time-Frequency Viewer 是以圖像方式呈現三維時頻訊號(時間、頻率、訊號強度)的展示模組。
說明
Time-Frequency Viewer 是繪製時頻分析資料的工具，X 軸為訊號的時間軸；Y軸為頻率；圖的顏色代表強度。
參數設定(Properties)
本模組接受實數(real number)或複數(complex number)的單通道(single channel) 時頻訊號(Spectra)，部分參數如 Appearance、Title、Fonts and Colors、Grid與部分 Representation 與 Channel Viewer 的參數相同，可以參考Channel Viewer 說明，本節僅介紹Time-frequency Viewer所獨有參數。
|
參數名稱 |
參數定義 |
預設值 |
|
CMin |
設定時頻圖顏色最小值所對應的資料大小。 |
Auto |
|
CMax |
設定時頻圖顏色最大值所對應的資料大小。 |
Auto |
|
Colormap |
設定時頻圖顏色的樣式，有 Jet、Hsv、Rainbow、Gray 等四種樣式。 |
Jet |
|
Shtw Color Bar |
在圖的右方是否需要顯示顏色條。 |
False |
範例(Example)：
產生一個 Square Wave 訊號並以 Enhanced Morlet Transform 作時頻分析後，以 Time-Frequency Viewer 繪出，同時示範幾個常用的參數調整作進一步的說明。
-

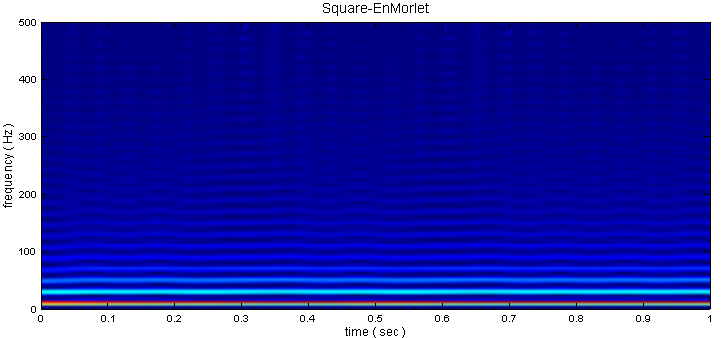

在 Source / Square Wave 產生一組方波訊號，並以 Compute / TFA / Enhanced Morlet Transform 進行時頻分析，再以 Time-Frequency Viewer 繪出時頻圖，預設繪出的資料是 Magnitude。
-

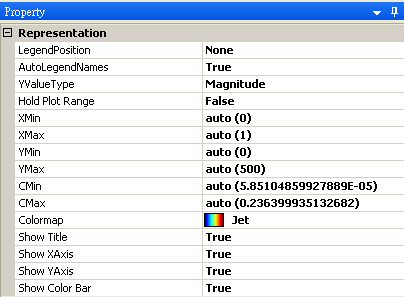

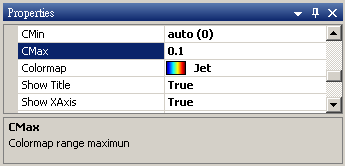

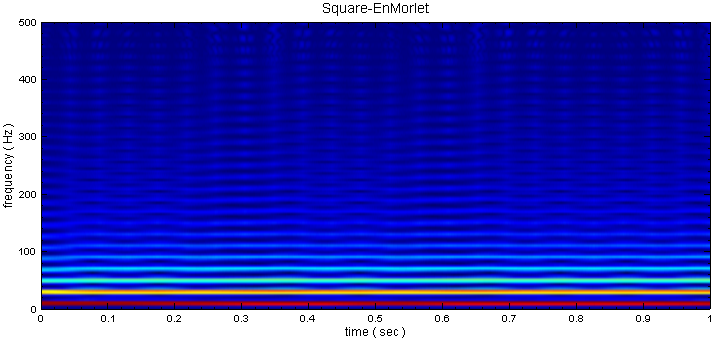

Properties / CMax 為 0.197772704820884，此值為時頻分析結果的顏色最大值，顏色最大值預設是對應資料色彩的最大值。在不同的分析情況，使用者可能對某些頻段的資料較感興趣，這時可藉由調整 CMax 的大小來改變時頻圖的色彩顯示狀況，依不同的狀況調整 CMax 可找到較適的時頻圖，若是想要調整預設CMax，可至 Perference / Plot / Time Frequency Plot 中調整 CMax 。
-

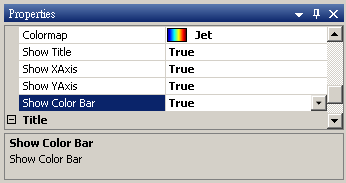

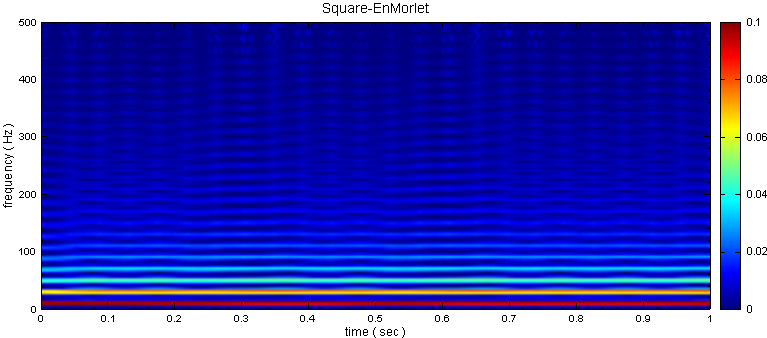

設定 Show ColorBar 為 True 會於圖面右方新增一個顏色的色條，此色條可作為時頻圖顏色與數值間的一個對照參考。
-

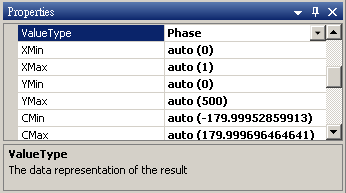

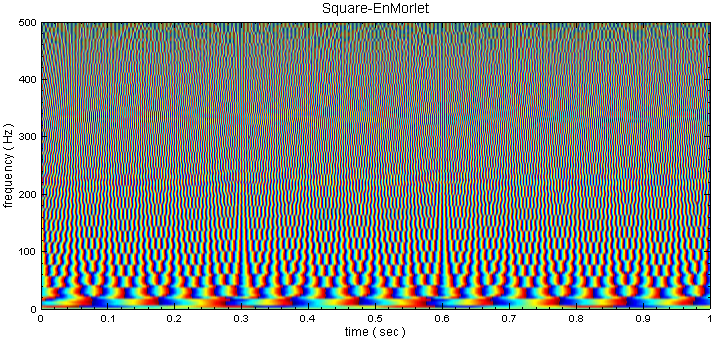

改變 TF Viewer 的 Properties / ValueType，設定為 Phase，則 TF Viewer 繪製相位角。
相關指令
Channel Viewer，使用者介面，Map to Real。
