建立正弦波。
說明
令 t 為代表時間，長度為 N 的數列，
，則一正弦波訊號 X 可表示為
，
其中
是振幅，
是角頻率(Angular Frequency)，
是初始相角，
是振幅之平移量；而在輸入參數時，輸入之訊號頻率為
，而非角速度。
參數設定(Properties)
|
參數名稱 |
參數定義 |
預設值 |
|
TimeUnit |
時間單位，可為皮秒(ps)、奈秒(ns)、微秒(us)、毫秒(ms)、秒(sec)、分(minute)、時(hour)、日(day)、月(month)、年(year)。 |
秒 |
|
TimeLength |
時間長度，時間單位為TimeUnit。 |
1 |
|
SamplingFreq |
取樣頻率，單位時間內取的點數。 |
1000 |
|
DataLength |
產生信號的資料長度，即總共的取樣點數。為取樣頻率 |
1001 |
|
SignalFreq |
此訊號之實際頻率，單位為時間長度之倒數(注意，是頻率，非角速度)。 |
10 |
|
Amplitude |
訊號之振幅。 |
1 |
|
AmplitudeOffSet |
振幅之平移量。 |
0 |
|
Phase |
初始相角值，以角度為單位。 |
|
|
TimeStart |
時間起點。 |
0 |
範例(Example)
正弦波之建立：
Source / Sine Wave 建立正弦波。

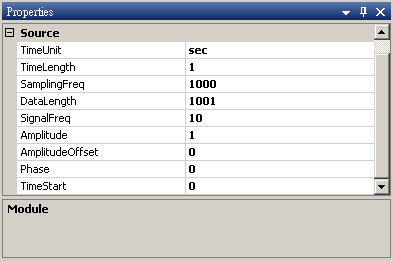

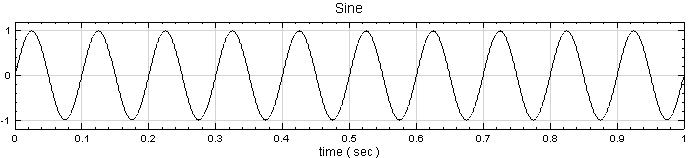

在 Sine 的 Properties / Source裡，可知此例的取樣頻率 ( SamplingFreq ) 設定為預設值 1000，訊號頻率 ( SignalFreq ) 設為 10。

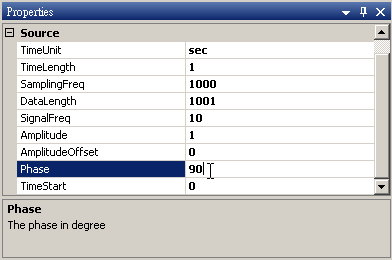

可設定其 Phase (初始相角)為

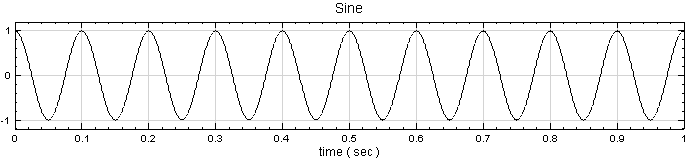

，如此正弦波即可變為餘弦波( Cosine Wave )。
設定 Amplitude 為 3，AmplitudeOffSe t為 1.5，再設定 TimeStart 為 2.0，SignalFreq 設為 0.5，可得下列圖形：
相關指令
Viewer，Square，Triangle。
