自行輸入欲創建之訊號的方程式。

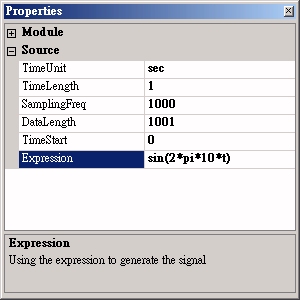

參數設定(Properties)
|
參數名稱 |
參數定義 |
預設值 |
|
TimeUnit |
時間單位，可為秒、分、時、日、月、年。 |
秒 |
|
TimeLength |
時間長度，以時間單位為單位 |
1 |
|
SamplingFreq |
取樣頻率，單位時間內共要取幾個點。 |
1000 |
|
DataLength |
資料全部之長度，既總共的取樣點數，是為取樣頻率 * 時間長度 + 1。 |
10001 |
|
TimeStart |
時間起點。 |
0 |
|
Expression |
設定欲產生訊號之方程式 |
其中，expression 可用 sin，cos，tan，exp，asin 等常用數學函數，在此與 Math 中的 fn 選單所支援之函數完全一樣 (可參考 C sharp 所支援之數學函式)。特別注意次方的表式法：
寫為 pow(a,b)。
範例(Example)
建立一頻率整比於時間的準穩態訊號：

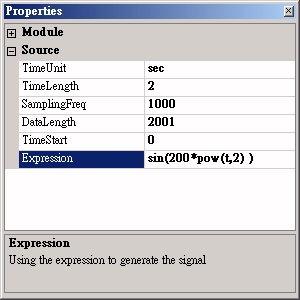

拉出 Source /Custom Wave。並設定 Custon wave 的時間長度為 2 ( 便利於觀察)，Expression 設定如下圖，此方程式之意思為

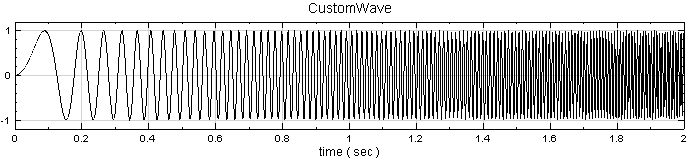

拉出 Viewer 可觀察圖型如下。

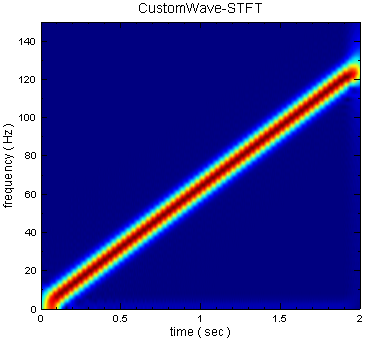

接下圖可用 short-term fourier transform 「驗證」其頻率正比於時間，配置與時頻圖如下，可見，頻率確實正比於時間。

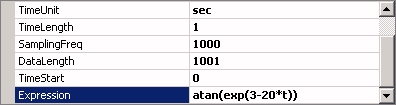

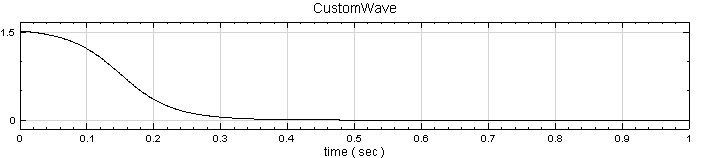

同樣我們可建立一個
：
相關指令
ChannelViewer，ShortTerm Fourier Transformation，Math。
相關參考:
http://msdn.microsoft.com/en-us/library/system.math_methods.aspx
