5.8 Jaehne

建立Jaehne signal。

說明

令 t 為代表時間,長度為 N 的數列,,Jaehne 訊號可表示為

其中 A 是振幅,是振幅之平移量。

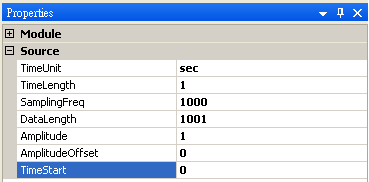

參數設定(Properties)

參數名稱

參數定義

預設值

TimeUnit

時間單位,可為皮秒(ps)、奈秒(ns)、微秒(us)、毫秒(ms)、秒(sec)、分(minute)、時(hour)、日(day)、月(month)、年(year)。

sec

TimeLength

時間長度,時間單位為TimeUnit。

1

SamplingFreq

取樣頻率,單位時間內取的點數。

1000

DataLength

產生信號的資料長度,即總共的取樣點數。為取樣頻率 * 時間長度 + 1。

1001

Amplitude

訊號之振幅。

1

AmplitudeOffSet

振幅之平移量。

0

TimeStart

時間起點。

0

範例(Example)

Jaehne 訊號之建立,並將 Jaehne 訊號進行時頻分析:

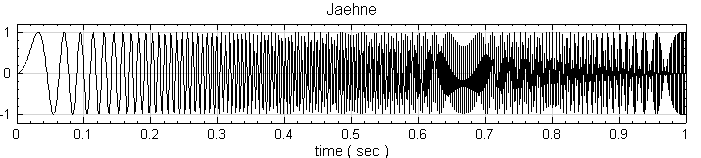

  1. 以 Source / Advanced/ Jaehne 建立訊號,並以 Viewer / Channel Viewer 繪出圖形。

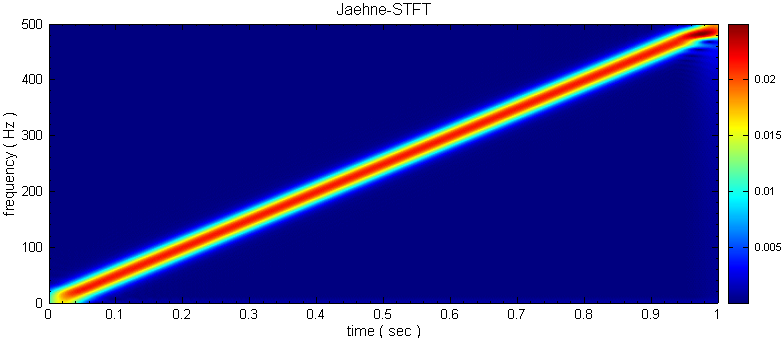

  1. 再將 Jaehne 接至 Compute / TFA / Short Term Fourier Transform 運算,最後以 Viewer / Time-Frequency Viewer 顯示結果,Jaehne 訊號類似 Chirp 訊號,隨著時間增加,訊號頻率增加。

相關指令

Channel Viewer,Time-Frequency Viewer,Short Term Fourier Transform。
