將複數訊號或數值的實、虛部分離。
說明
令
為一個複數，多通道的訊號，n代表通道，j為時間軸。令
代表實部，
代表虛部 ，則
可表示為
，
經過 Split Complex 後輸出的訊號
可表示為
，
，
上式代表輸出訊號的奇數通道儲存訊號實部
，偶數的通道儲存訊號虛部
，且均為實數資料。
參數設定(Properties)
本模組接受複數(complex)，單通道(single channel)或多通道(multi-channel)，regular或indexed的訊號(signal)，聲音訊號(Audio)或數值資料(numericdata)輸入；輸出訊號為實數，多通道(multi-channel)資料。
範例(Example)
本範例將示範以一個訊號各為 1000 Hz 取樣頻率和長度 1 秒的 sine wave、1000 Hz 取樣頻率和長度 1 秒的 white noise、振幅皆為 1 當作輸入訊號，經過FFT產生複數訊號，再作 Merge to Multi-channel，最後經由 Split Cemplex 分成實部和虛部。步驟如下：
-

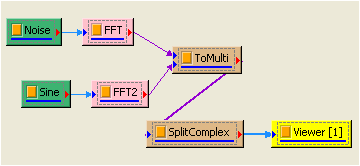

於 Network 視窗下選擇 Source / Noise 創造一個白色雜訊 ( white noise ) 和 Source / Sine Wave， Properties 皆為預設，再經由 Compute / Transform / Fourier Transform 處理，最後以Compute / Coversion / Merge toMulti-channel 將上述訊號合成為 2 個通道的訊號資料。
-

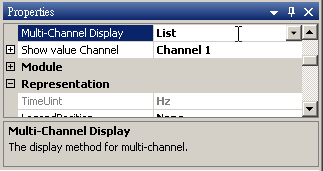

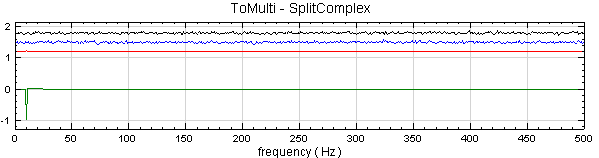

將此複數訊號經由 Split Complex 處理，用 Viewer / Channel Viewer 顯示於視窗，改變 Viewer 的 Properties / Channel / Multi-Channel Display為 List。

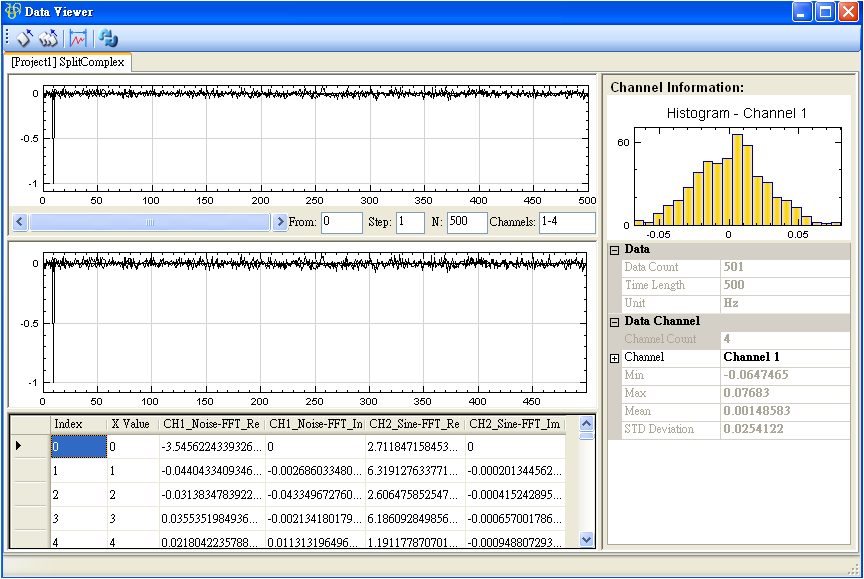

最後可以使用 Data Viewer 看 Split Complex 輸出的訊號格式，表格中奇數 channel 為訊號實部，偶數 channel 為訊號虛部。
相關指令
Noise，Sine，Mhrge to Multi-Channel，FFT。
