建立三角波。
說明
令
為一三角波，則
，
其中
是振幅，
是頻率，
是斜率為正的部份之比例斜率量(Symmetry)，
是初始相角，
是振幅之平移量。
參數設定(Properties)
|
參數名稱 |
參數定義 |
預設值 |
|
TimeUnit |
時間單位，可為皮秒(psec)、奈秒(nsec)、微秒(usec)、毫秒(msec)、秒(sec)、分(minute)、時(hour)、日(day)、月(month)、年(year)。 |
秒 |
|
TimeLength |
時間長度，以時間單位為單位。 |
1 |
|
SamplingFreq |
取樣頻率，單位時間內共取幾個點數。 |
1000 |
|
DataLength |
產生信號的資料長度，即總共的取樣點數。為取樣頻率 |
1001 |
|
SignalFreq |
此訊號之實際頻率，單位為時間長度之倒數。 |
10 |
|
Amplitude |
訊號之振幅。 |
1 |
|
AmplitudeOffSet |
振幅之平移量。 |
0 |
|
Phase |
初始相角值，以角度為單位。 |
|
|
Symmetry |
修改波形的對稱性，訊號的一個週期內，訊號值大於零的部份之比例量為 |
0.5 |
|
TimeStari |
時間起點。 |
0 |
範例(Example)

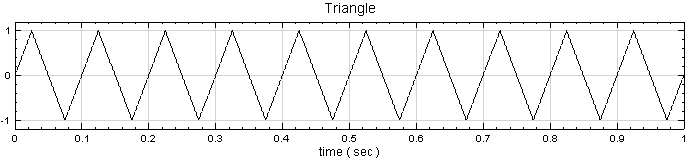

建立三角波。
-
以 Source / Triangle Wave 建立三角波。
-

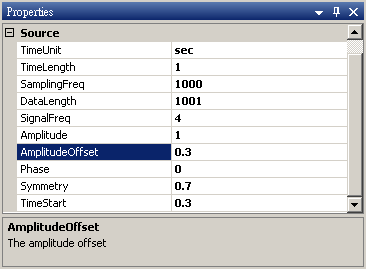

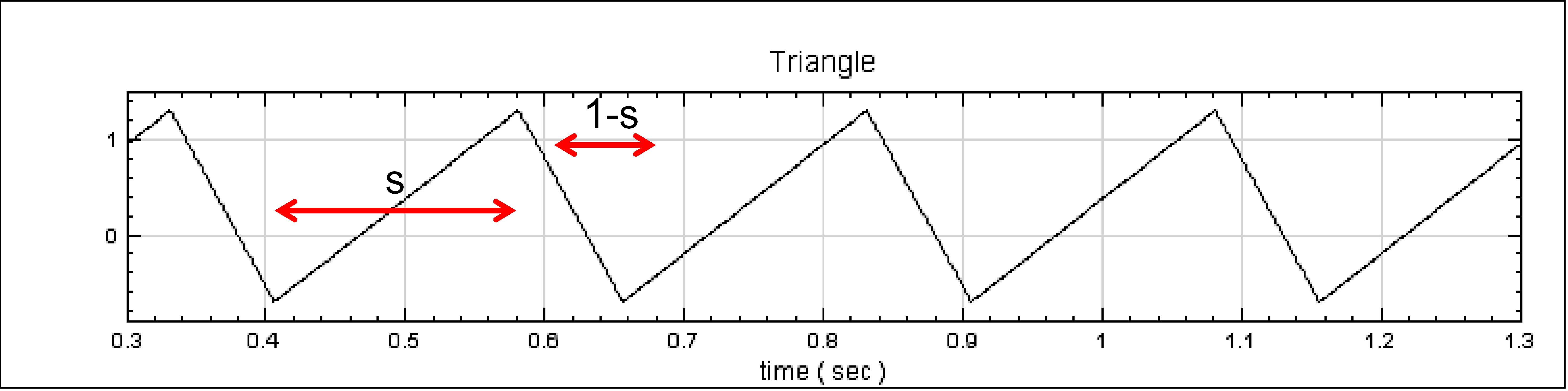

可將 AmplitudeOffSet 設為 0.3，再設定 TimeStart 為 0.3，SignalFreq 設為 4，Symmetry 設為 0.7，可得下列圖形：
相關指令
Square Wave，Sine Wave，Channel Viewer。
