* Only in DAQ Module*

NI-DAQ 為 Visual Signal 和 NI 資料擷取卡的中間窗口，透過其向 NI-MAX 取得擷取卡數據讀入至 Visual Signal 做進一步的處理。

使用說明

購買 NI 擷取卡後，可於其網站上下載驅動程式 NI Measurement & Automation Explorer (NI-MAX)，下載完成後便可與本軟體之 DAQ 模組合併使用。

在Visual Signal的Network視窗按下滑鼠右鍵，依路徑 Source\DAQ\NI-DAQ叫出 NI-DAQ元件，元件圖示如下圖。

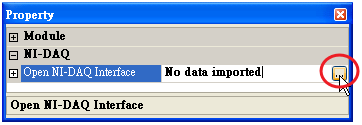

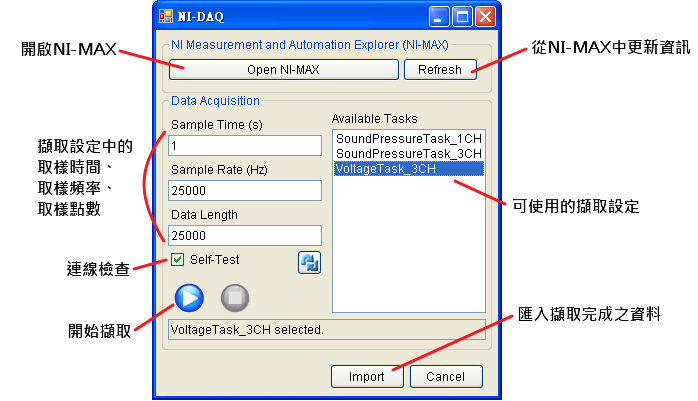

在 元件上雙擊兩次滑鼠左鍵或點選 Property 視窗中的 Open NI-DAQ Interface即可跳出 NI-DAQ的操作介面 。

若於介面中按下 ，可開啟 NI-MAX 的自動量測程式介面。

如在NI-MAX中調整過參數，回到NI-DAQ頁面記得利用刷新資訊。

可將Task的三個參數回到同NI-MAX的預設。

在執行前會先檢查需外接硬體的Task是否正確接上擷取卡。

當一切準備就緒，點擊開始抓取數據，在執行期間隨時可按下中止，若於執行結束前按下此鍵，則已擷取的資料將隨中止一併放棄。

執行完成後，用讓數據匯入Visual Signal 以便後續分析。

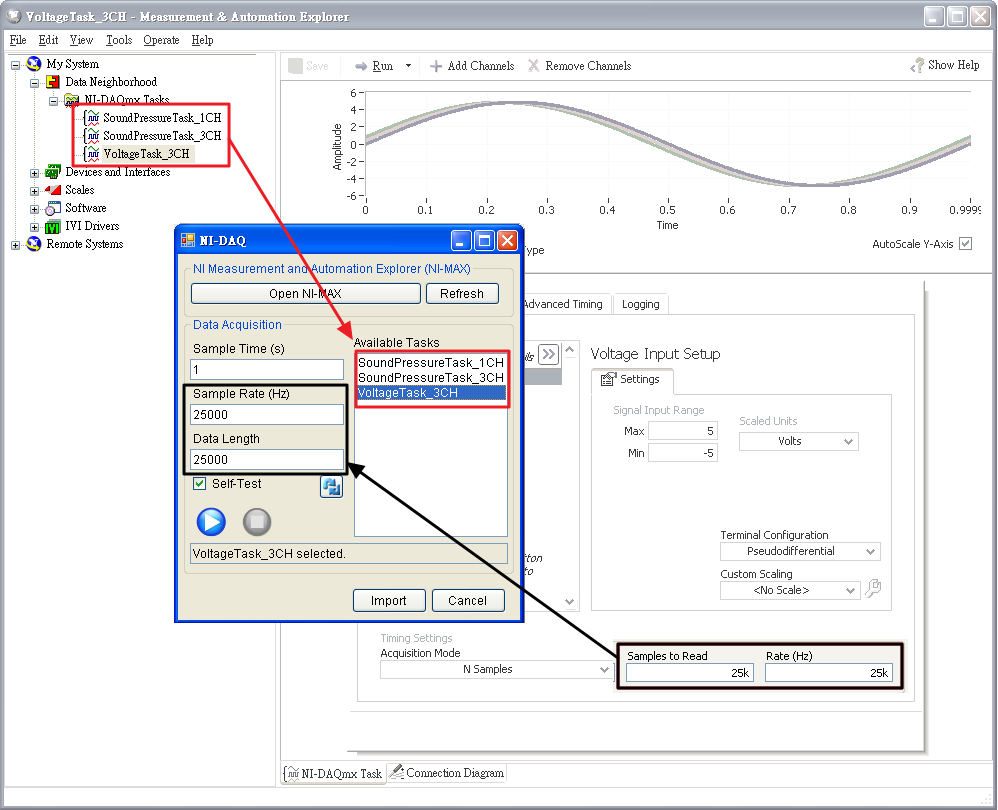

Available Tasks 中顯示存於NI-MAX中的擷取設定(左側的NI-DAQmx Tasks，下圖紅線框起處)；而不同的 Task 中的不同的 Rate(Hz)及Samples to Read(黑線框起處)也會分別讀入NI-DAQ中的Sample Rate(Hz) 和 Data Length，透過 NI-DAQ自行計算總取樣時間 Sample Time (s)，減少使用者需要另外計算之不便。

參數說明

相關參數說明如下表。

參數名稱	參數定義	預設值
Open NI-DAQ Interface	打開 NI-DAQ的使用介面，可由此介面與NI-MAX連結。	No data Imported

範例

下面透過實作說明 DAQ 的使用方法。

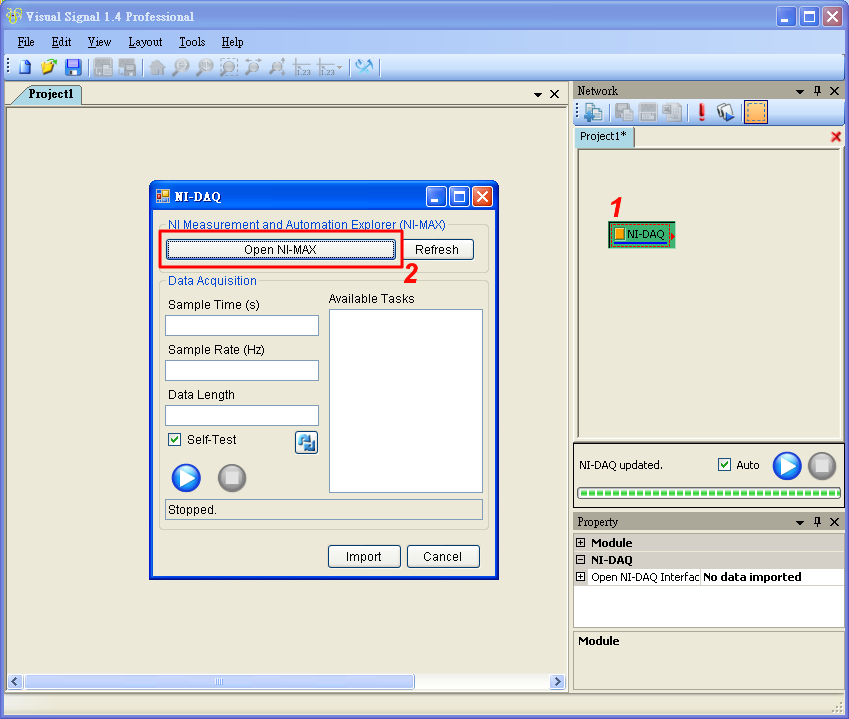

1. 新增DAQ元件，並雙擊元件呼叫出 NI-DAQ介面。

2. 點開Open NI-MAX，

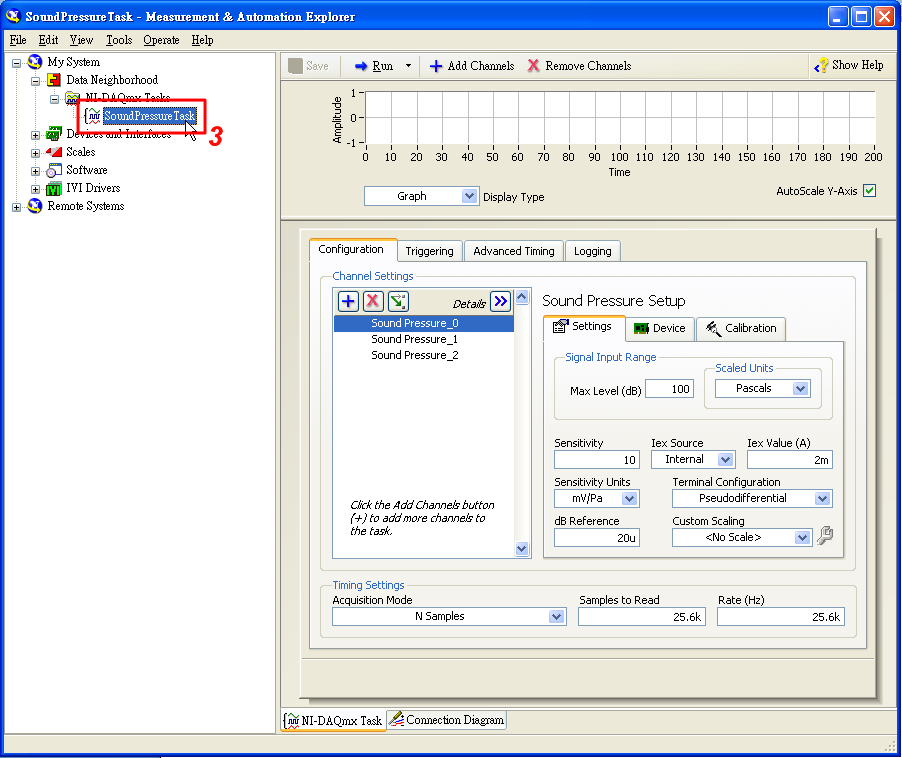

3. 接著在 NI-MAX 中新增 Task 後回到 NI-DAQ介面。

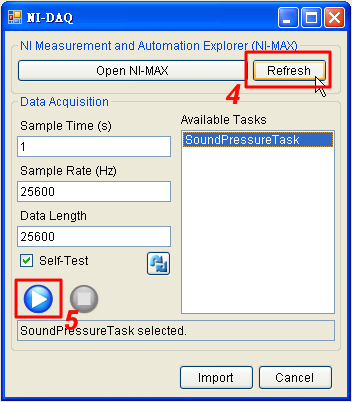

4. 在 NI-DAQ 介面中按下 Refresh，Available Tasks欄位出現剛才在NI-MAX新增的Task資訊。

5. 確定參數沒有問題後按下執行。

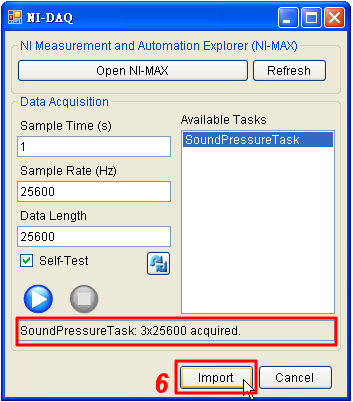

6. 等待執行完畢，點選 Import 將數據讀入Visual Signal。

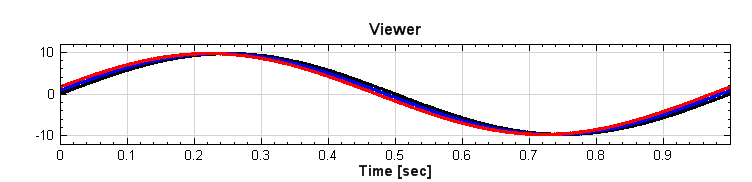

7. 利用Viewer展示結果，如以下圖。

相關指令

無
