6.5 XY Plot Viewer

將兩組輸入訊號，分別當作相對應的 X、Y 軸進行繪圖。

說明

XY Plot Viewer 主要可接受三種訊號資料型態，並進行圖形的繪製。主要的說明與介紹如下:

  1. 兩組單通道訊號資料 Channel 1 為 X 軸；Channel 2 為 Y 軸，以此為原則進行 Plot。

  2. 一組多通道訊號資料  奇數 Channel 為 X軸；偶數 Channel 為 Y 軸，以此為原則進行 Plot。

  3. 單通道複數資料  以實數為 X 軸；虛數為 Y 軸，以此為原則進行 Plot。

參數設定(Properties)

本模組接受實(real number)、複數(complex number)，單通道(single channel)或多通道(multi-channel)，regular或indexed的訊號(signal)或聲音訊號(audio)輸入。而且支援多個訊號輸入。參數 Appearance、 Title、Fonts and Colors、Grid 以及 Representation 大部份與 ChannelViewer 相同，請參考 Channel Viewer 的內容，下面說明 XY Plot Viewer 所特有的參數。

參數名稱

參數定義

預設值

MaxPointCount

繪圖用到的點數，由第一點開始計算。

1001

範例(Example)：

用 Sine Wave 函數當 X 軸訊號，Triangle Wave 函數當 Y 軸訊號，再以 XY Plot Viewer 繪出。

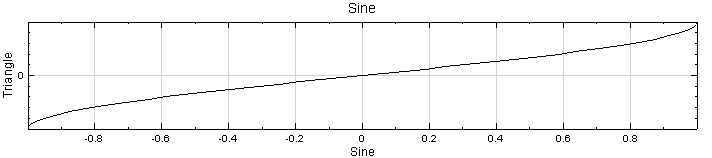

  1. 在 Source / Sine Wave 產生一個Sine Wave，接著從 Source / Triangle Wave 建立一個 Triangle Wave，再以 XY Plot Viewer 繪出如下圖所示:

產生一個 Brownian Noise 與 CustomWave，用 Kernel Smoothing Density 計算密度函數值，再以 XY Plot Viewer 繪出。

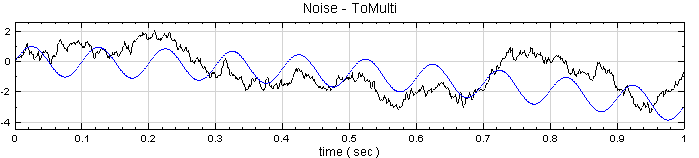

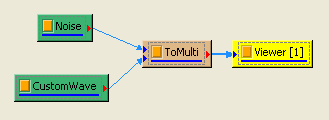

  1. 在 Source / Noise 產生一個雜訊 Noise，調整 Properties / NoiseType 為 Brown；接著從 Source /Custom Wave 建立一個 Custom Wave，於 Properties / Expression 欄位輸入算式sin (2* pi * 10 * t ) - 3 * t * t；最後將兩組訊號以 Conversion / Merge To Multi-Channel 彙集於一個多通道訊號，再用 Viewer / Channel Viewer將圖示繪製出來。

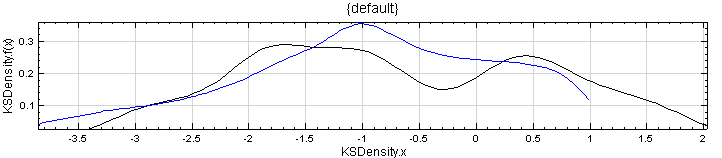

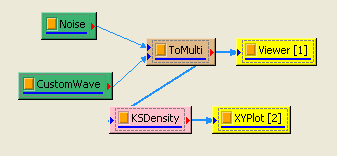

  1. 在 ToMulti 後計算 Compute / Statistics / Kernel Smoothing Density，並將結果以 Viewer / XY Plot繪出。

XY Plot 的 X 軸代表輸入訊號的奇數 Channel (訊號資料)，Y 軸代表偶數 Channel(機率密度函數)。

產生一組單通道複數資料，以 XY Plot Viewer 繪出。

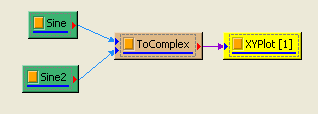

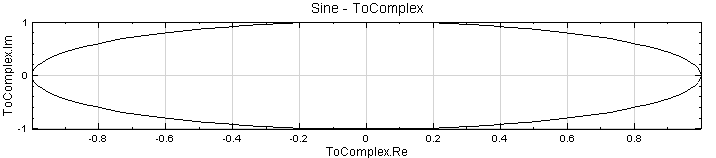

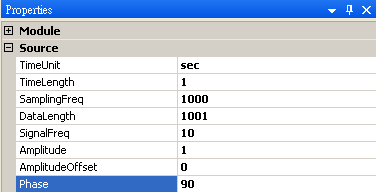

  1. 先在 Source / Sine Wave 產生一個 Sine Wave；接著依同樣方法再做一個 Sine Wave，調整 Properties / Phase 為 90，便可產生一個 Cosine Wave。從 Conversion / To Complex 可將訊接轉為單通道複數資料，最後以 XY Plot Viewer 繪出如下圖所示:

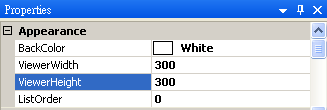

  1. 在 Properties / Viewer Width 調整 Viewer Width 以及 ViewerHeight 為 300，重新以 XY Plot Viewer 繪製，結果顯示如下圖所示:

相關指令

Channel Viewer，Kernel Smoothing Density。
