6.6 Histogram Viewer*

*Only in Professional*

利用 Histogram Viewer 可以簡單的繪製出統計直方圖。

說明

Histogram 是統計常用的一種繪圖方式。其作法是將所蒐集的數據、特性值或結果值用一定的範圍加以區分成幾個相等的區間做為橫軸，並將各區間內的測定值所出現的次數累積起來作為縱軸，即 X 軸代表區間；Y 軸代表區間內測定值出現的次數，以此為原則用柱形畫出直方圖。

參數設定(Properties)

本模組接受實(real number)、複數(complex number)，單通道(single channel)或多通道(multi-channel)，regular或indexed的訊號(signal)或聲音訊號(audio)輸入。參數 Appearance、Fonts and Colors、Grid 以及 Title 相同於Channel Viewer，這部分請參考Channel Viewer內容，下面說明 Histogram Viewer 所特有的參數。

參數名稱

參數定義

預設值

Active Channel

當輸入訊號為 Mulni-Channel 時，可設定此參數來選擇要繪製哪個 Channel 的資料。

Channel 1

Bincount

設定直方圖要區分成幾個相等的區間。

25

Color1

設定直方條左半部的顏色。

Grey

Color2

設定直方條右半部的顏色。

Transparent

BrushStyle

設定顏色漸層的方向。

Horizontal

PercentStyle

切換Y軸顯示為百分比或者是次數。

False

YValueType

若輸入訊號為複數，調整YValueType 可將值調為 Magnitude、Phase、Real、Image、Gain、Powerspectrum。

Magnitude

IsDrawLine

是否以線條連接各直方條頂端。

False

範例(Example)

產生一個 Gaussion Noise 與 CustomWave，用 Merge to Multi-channel 產生一多通道訊號，再以 Box Plot Viewer 繪出兩訊號的方盒圖。

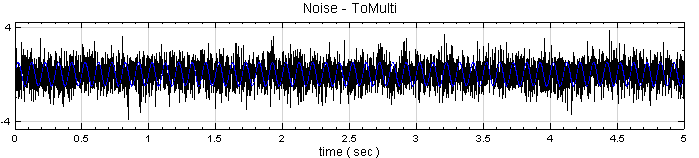

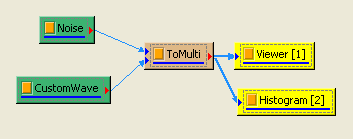

  1. 在Source / Noise 建立一個雜訊，調整 Properties / NoiseType 為 Gaussion；調整 Properties / Source / TimeLength 為 5。另外在 Source / Custom Wave 建立一個 Custom Wave，從 Properties /Source/ TimeLength 調整時間長度為 5 秒。以 Conversion / Merge To Multi-Channel 將兩組訊號合成一多通道訊號，再用 Viewer / Channel Viewer 將圖繪製出來。

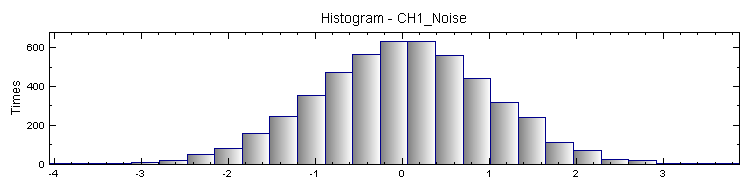

  1. 將 ToMulti 以Viewer / Histogram Viewer 畫圖。此時會畫出 Channel 1 的直方圖。

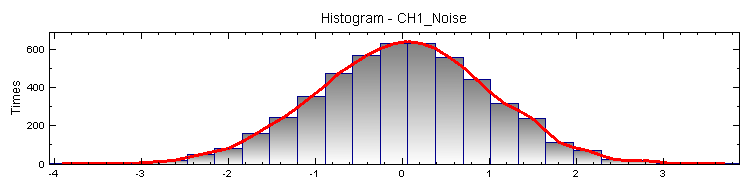

  1. 改變 Properties / IsDrawLine 為 True，則直方圖上同時會顯示出線條，如下圖所示:

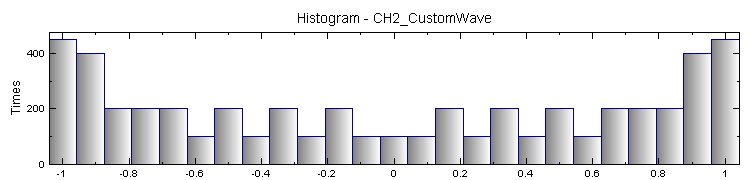

  1. 改變Properties / Active Channel 為 Channel 2，則直方圖會繪製 Channel 2 訊號。

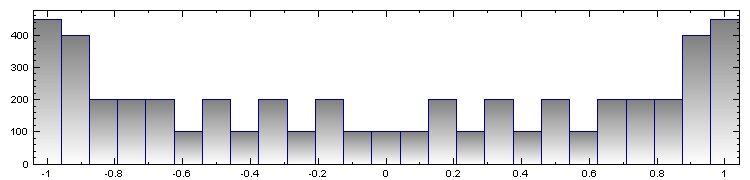

  1. 改變 Properties / BrushStyle 為 Vertical，則漸層的方向會轉為垂直方向。

相關指令

Box Plot Viewer，使用者介面，Merge To Multi-Channel。
