*Only in Professional*
Error Bar Viewer 為可畫出誤差線之繪圖工具。
說明

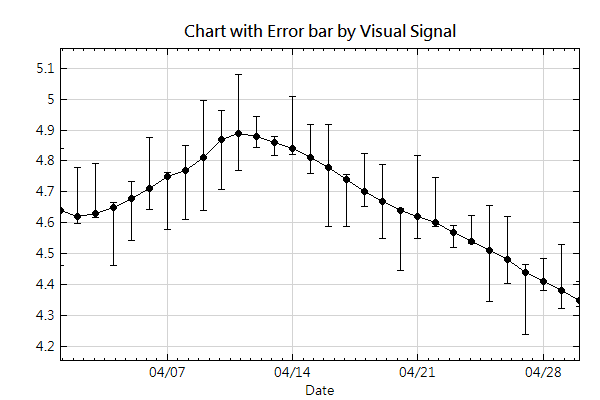

通常在做實驗、量測數據都會有誤差產生，若要將此誤差量表現在圖表中，用以說明數據點的可信度或準確性時，便可利用 Error Bar Viewer。下圖為 Error Bar Viewer 可繪出的典型樣式。
使用說明
本模組要求數據、誤差上限、誤差下限三個時間序列必須*依序*存在於同一個輸入(input)之中。連接至本模組之輸入若不恰好含有三個通道(channel)，皆會跳出錯誤訊息。

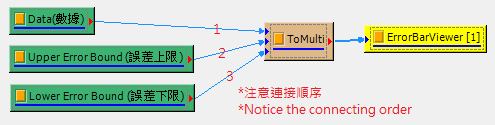

若數據、誤差上限、誤差下限三者不在同一個輸入之中，可以利用Merge to Multi-channel將其並排於同一輸入的不同通道中，再接至 Error Bar Viewer，如下圖所示。
參數說明
本模組接受多通道(Multiple-Channel)-Regular的一般訊號(Signal)及音源訊號(Audio)。特別注意當單一輸入之通道數不等於 3 時會出現錯誤訊息。其餘可調整之參數，如以下說明。

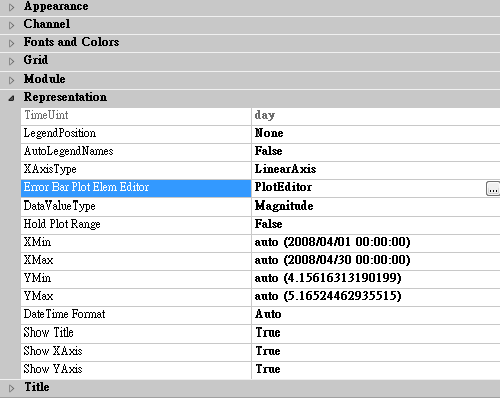

與 Channel Viewer 相同，Error Bar Viewer 之參數有Appearance、Channel、Font and Colors、Module、Representation、Module、Representation、Title 七大類，每一大類中的參數，其使用方式也與多數的 Viewer 相同，在此不再贅述。僅有 Representation 下的 Error Bar Plot Element Editor 為此模組專屬。

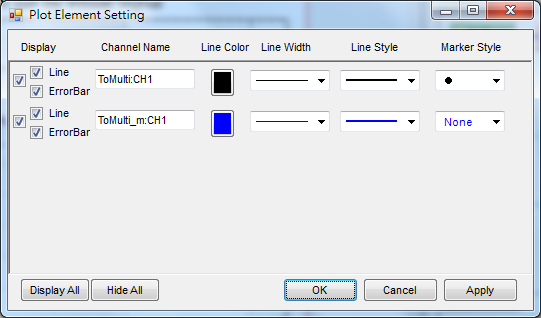

打開 Error Bar Plot Editor ，會跳出如下圖之視窗：
可以選擇是否要在圖中顯示誤差線，為數列命名，以及調整數據點的標記類型與顏色。目前誤差線的顏色不能與數據點的顏色分開設定。
