*Only in Professional*
資料呈現在Channel Viewer 及 XY Plot 時，可以在圖上加上標註與畫上曲線。
說明
此群組包含橢圓(Ellipse)、水平線(HLine)、水平區域(HRegion)、直線(Line)、矩型(Rect)、純文字(Text) 、垂直線(VLine)、垂直區域(VRegion)等標註功能。
參數設定(Properties)
每個標註模組或多或少參數有些許不同，如果參數包含座標值，則以該 Channel Viewer 或 XY Plot 的座標軸為依據繪於圖上，也可直接使用滑鼠拖拉標註至適當的位置。
共有參數：
|
參數名稱 |
參數定義 |
預設值 |
|
ZOrder |
圖型所在的層，越上面越大。原資料是第零層。所以 -1 就壓在原資料下面，反之 1 為壓掉原資料。 |
-1 |
|
LinePen |
加註的繪圖設定。可設定顏色(Color)、線條樣式(DashStyle)、與線條寬度(Width)，而此參數在 Text 直接被拆開。 |
Color=Red DashStyle=Solid Width = 1 |
Ellipse (橢圓標註)、Line (直線標註)、Rect (矩型標註)之參數：
|
參數名稱 |
參數定義 |
預設值 |
|
Start |
圖型座標起點，若h矩型與橢圓，則起點設定在左下角。 |
X=0，Y=0 |
|
End |
圖型座標終點，矩型與橢圓是設定右上之點。 |
X=1，Y=1 |
Text(文字標註)之參數:
|
參數名稱 |
參數定義 |
預設值 |
|
Text |
文字內容。 |
TEXT |
|
Position |
文字所在位置之座標點。 |
X=0，Y=0 |
|
TextColor |
文字顏色。 |
Red |
|
參數名稱 |
參數定義 |
預設值 |
|
Textfont |
文字字型，包括大小、字體、樣式，支援的種類依系統所擁有的字型而定。 |
字體Arial，大小 10。 |
HRegion(水平區域面積標註)與VRegion(垂直區域面積標註)之參數:
|
參數名稱 |
參數定義 |
預設值 |
|
Position1 |
繪圖之座標起點。 |
0 |
|
Position2 |
繪圖之座標終點。 |
1 |
|
PixelIndent |
邊界之線條空白寬度。 |
0 |
|
Color1 |
起點之顏色。 |
Red |
|
Color2 |
終點之顏色。中間區域之顏色為color1與color2以漸層之方式以整張圖比例混合。 |
White |
HLine(水平線標註功能)與VLine(垂直線標註功能)之參數:
|
參數名稱 |
參數定義 |
預設值 |
|
Position |
線條所在之座標點。 |
0 |
|
PixelIndent |
邊界之線條空白寬度 |
0 |
範例(Example)
將正弦波加註。
-

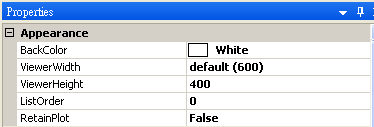

以 Source / Sine Wave 建立正弦波並以 Viewer / Channel Viewer 觀看其結果，並將 Channel Viewer 的參數 ViewerHeight 設定為 400。。
-
接著把 View 加上 Rect、Ellipse、Text，並將 Properties 做如下設定:

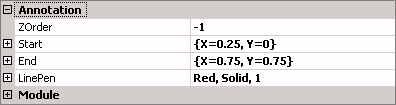

設定 Ellipse 參數如上圖所示

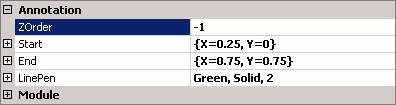

設定 Rect 參數如上圖所示

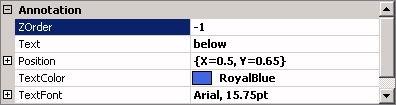

設定 Text 參數如上圖所示
-

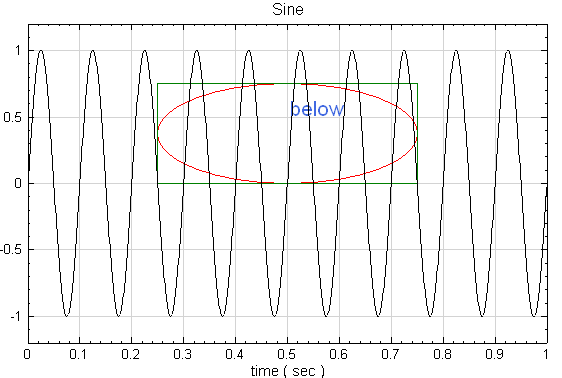

按
執行鍵後，可得到下面圖型。
-
再將 Line、HRegion、VRegion 圖像連接上 Viewer，如圖所示，並依下列的圖示說明進行進一步的設定:

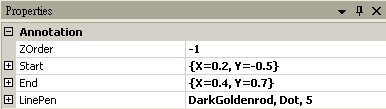

設定 Line 參數如上圖所示

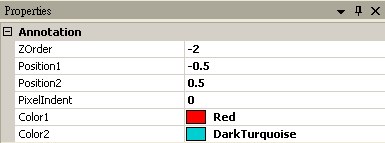

設定 HRegion 參數如上圖所示

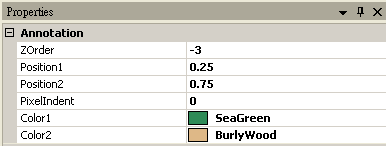

設定 VRegion 參數如上圖所示
-

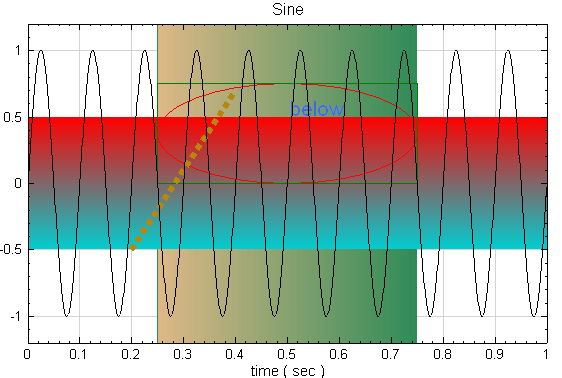

按

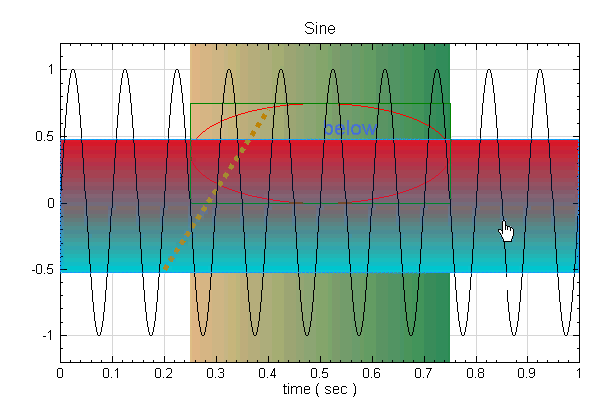

執行鍵後，會得到以下的圖型:
-
將滑鼠箭頭移至 HRegion，箭頭將變成小手掌，則可以拖拉 HRegion 至繪圖區內的某處，其他的標註也都可以用相同的方法去拖拉移動，不需要在參數內重新輸入位置或起始點。
相關指令
Channel Viewer，Sine。
